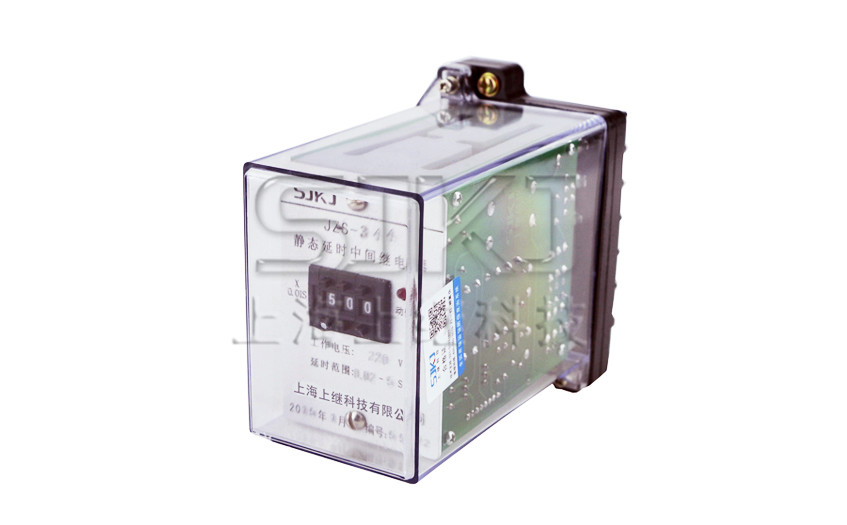

JZ-S/344靜態可調延時中間繼電器概述

JZ-S/344靜態延時中間繼電器,用于各種繼電保護和自動控制裝置中,以增加保護盒控制回路的觸點數量和觸點容量,可自由調節所需的通電延時和斷電延時。

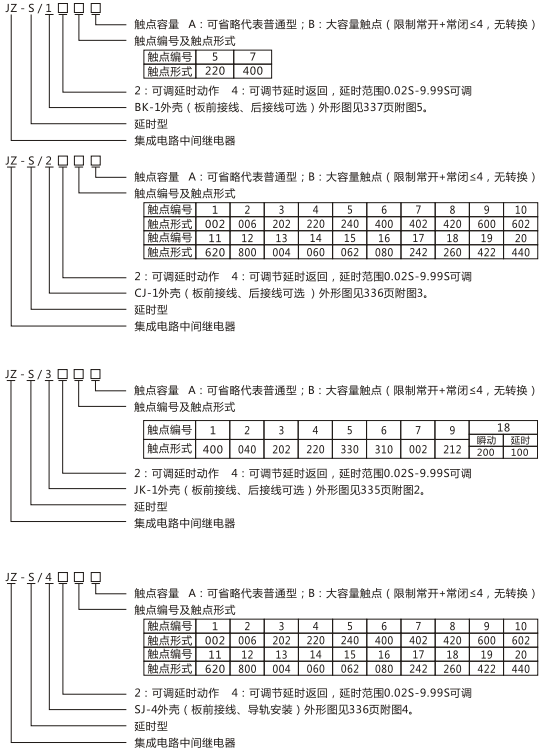

JZ-S/344靜態可調延時中間繼電器命名及含義

JZ-S/344靜態可調延時中間繼電器內部接線圖及外引接線圖

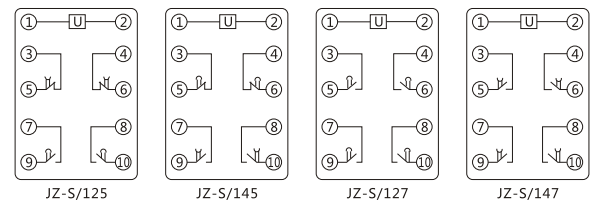

JZ-S/1□□系列內部接線圖及外引接線圖(正視圖)

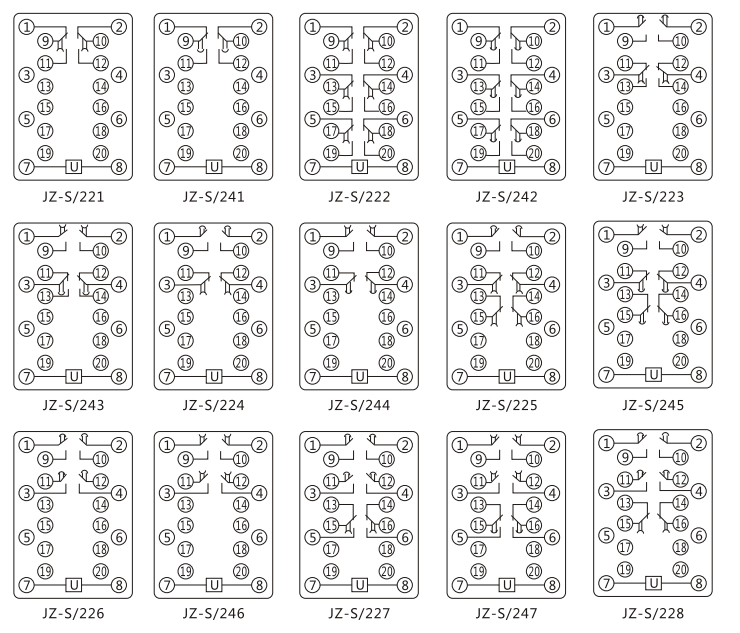

JZ-S/2□□系列內部接線圖及外引接線圖 (正視圖)

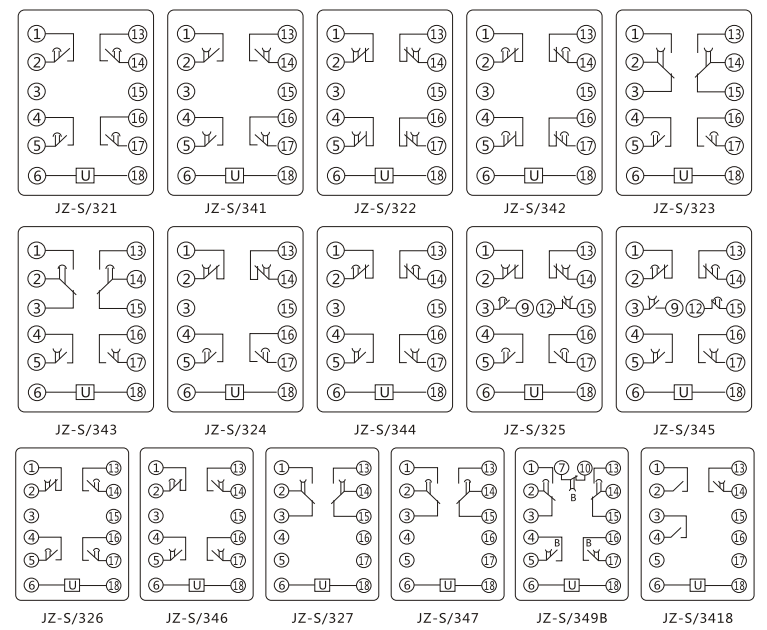

JZ-S/3□□系列內部接線圖及外引接線圖 (正視圖)

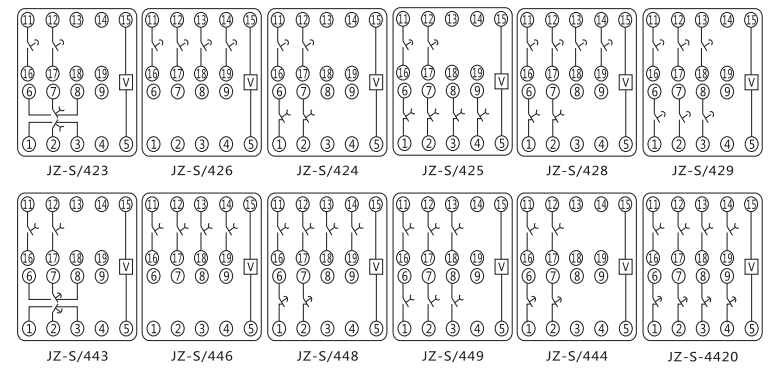

JZ-S/4□□系列內部接線圖及外引接線圖 (正視圖)

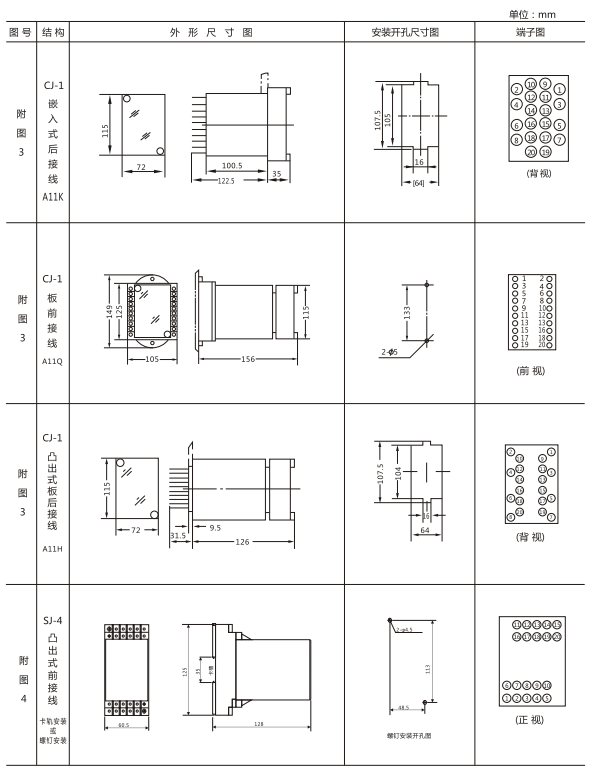

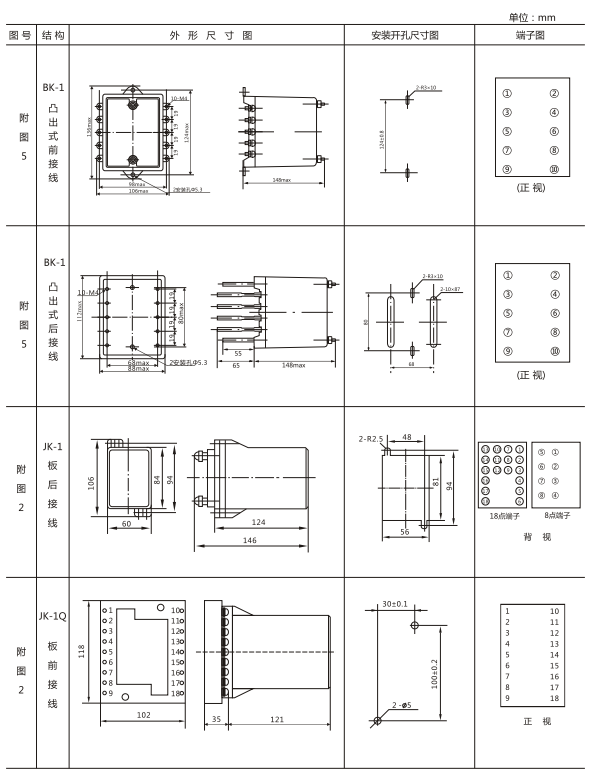

JZ-S/344靜態可調延時中間繼電器外形結構及開孔尺寸圖
