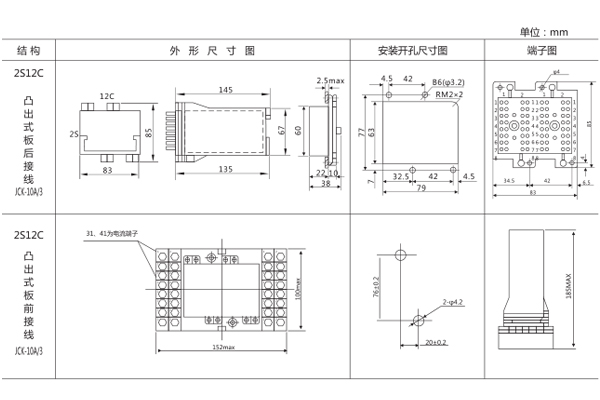

一、RXMVB2(DCS-13)大容量雙位置繼電器開孔尺寸

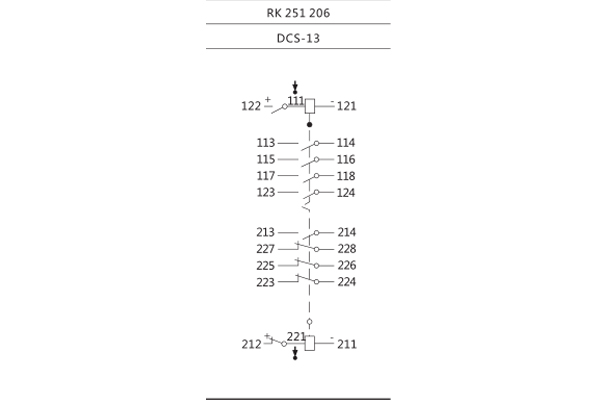

二、RXMVB2(DCS-13)大容量雙位置繼電器接線圖

2.1繼電器觸點點規格

三、RXMVB2(DCS-13)大容量雙位置繼電器動作原理

RXMVB2(DCS-13)大容量雙位置繼電器是靠永久磁鐵鎖定的雙穩態繼電器。該繼電器由磁系統,接觸系統,支架三部分組成, 磁系統由左右二個線圈,中間柱永久磁鐵及鐵芯組成雙口磁回路,當左右二個線圈中的一個線圈通電激勵時,線圈產生的磁場對永久磁鐵產生斥力,使銜鐵轉換到另一側由磁鐵鎖定并帶動觸點轉換。觸點采用橋式接觸,斷開容量較大。外殼采用引進的Combiflex凸出式模數化插入結構。
