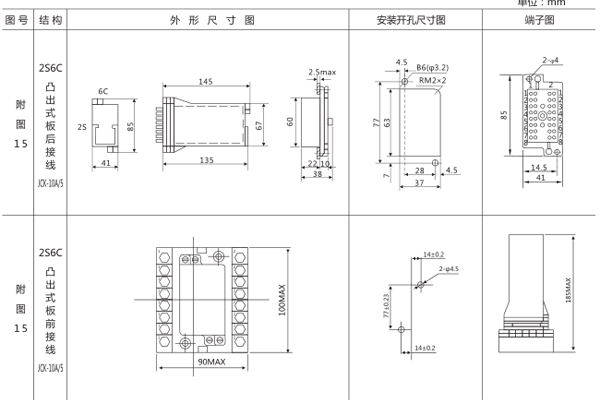

一、DZZ-14組合中間繼電器開孔尺寸

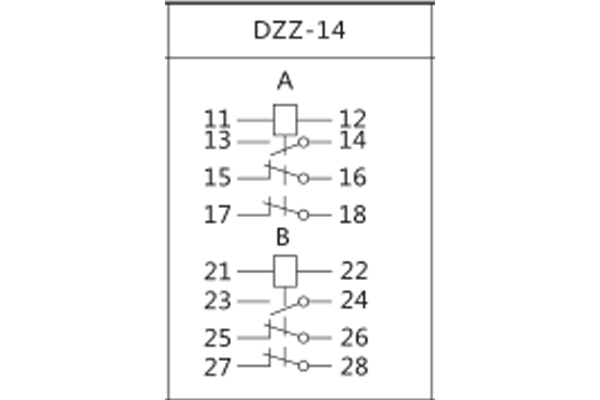

二、DZZ-14組合中間繼電器接線圖

4.10繼電器觸點形式為

三、DZZ-14組合中間繼電器動作原理

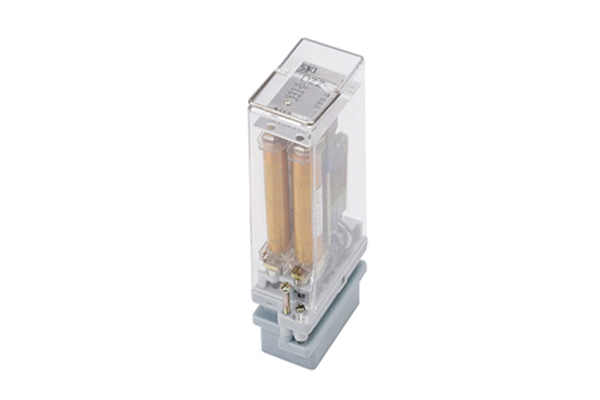

DZZ- 11~15為雙中間繼電器是在一個最小的外殼內裝有二個獨立的輔助繼電器。每一獨立的繼電器由電壓系統及接觸系統二部分組成。當線圈通電時,通過鐵芯產生磁場,吸合吸片帯動觸點轉換。 DZ-16~19為延時動作或延時返回單中間繼電器。繼電器外殼采用引進的Combilflex0出式模數化插入結構。
