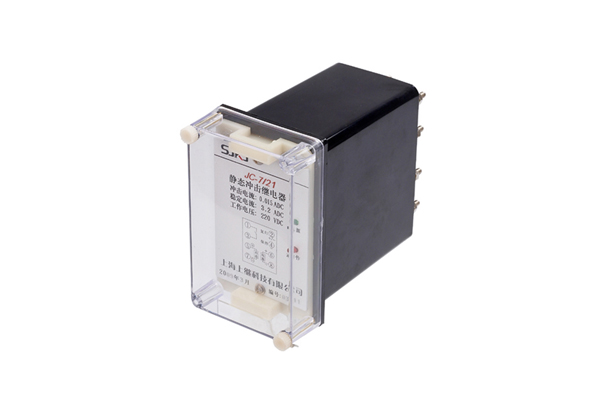

一、JC-7/21沖擊繼電器的概述

JC-7/21沖擊繼電器采用集成電路原理構成,可用于直流操作的繼電保護及控制回路中,作為集中信號的主要元件。

JC-7/21在具有JC-7/11功能的基礎上，還增加了延時功能即：

a)將端子6、8短接可實現動作后延時自動復歸；

b)將端子4、6短接可實現繼電器延時動作，延時過程中若信號已消失繼電器將結束延時，不在動作。

二、JC-7/21沖擊繼電器的參數

1.額定直流輔助電壓;220V、110V、48V。

2.動作及返回電流：15mA

3.**長期穩定電流：0.6A

4.延長時間: 2-10s,連續可調。

5.延時功能：有

6.觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5x104次。輸出觸點長期允許接通電流為5A。

7.介質強度:產品各導電端子連在一起 ,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

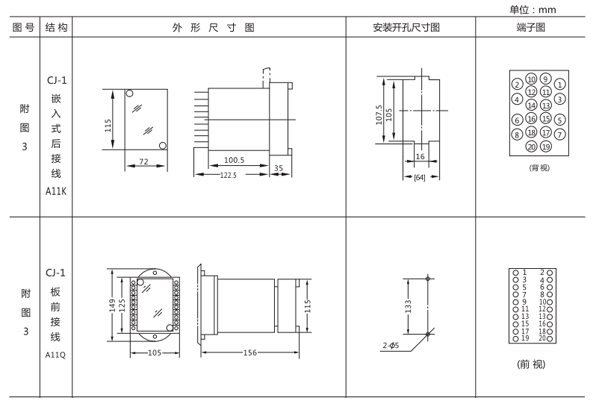

三、JC-7/21沖擊繼電器的開孔尺寸

JC-7采用A11殼體，如圖所示

四、JC-7/21沖擊繼電器的特點

抗紋波干流能力強,燈絲的冷態電阻與熱態電阻差引起的電流突減不會使繼電器誤返回 。

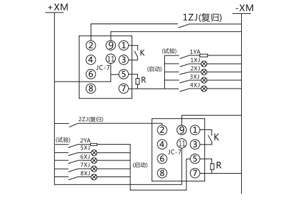

五、JC-7/21沖擊繼電器的電器典型接線圖
