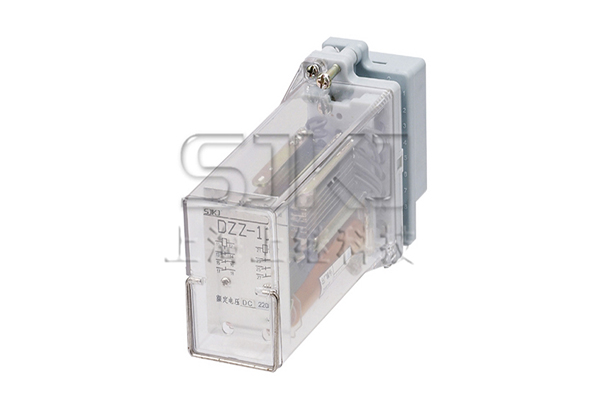

一、DZZ-19組合中間繼電器的用途

該繼電器廣泛用于電力系統二次回路，還能在工業自動化控制回路中作輔助中間電器。

二、DZZ-19組合中間繼電器的特點

1體積小,對安裝地位緊張有限的場合特別適用。

2該繼電器對用戶既提供工業級繼電器的屏面經濟性,還提供保護級繼電器的質量,可靠性和中等(跳閘)容量的能力。

3該繼電器可通過罩殼上的小孔拔動銜鐵以試驗觸點動作情況。

4線圈激勵為直流。

三、DZZ-19組合中間繼電器的動作原理

該繼電器由電壓系統及接觸系統二部分組成。當線圈通電時,通過鐵芯產生磁場,吸合吸片帯動觸點轉換。 DZZ-19為延時動作或延時返回單中間繼電器。繼電器外殼采用引進的Combilflex0出式模數化插入結構。

四、DZZ-19組合中間繼電器的技術數據

1動作值:<70%額定電壓。

2返回值: >5%額定電壓。

3動作時間： DZZ-19延時動作時間不大于0.06s。

4功耗:不大于1.6W。

5觸點能力與RXMA1型相同。

6絕線耐壓:50Hz、1min、2?。

7沖擊電壓: 5kV。

8該繼電器能承受5-15Hz中等震級的地震波)中擊。

9額定電壓及線圈阻值。

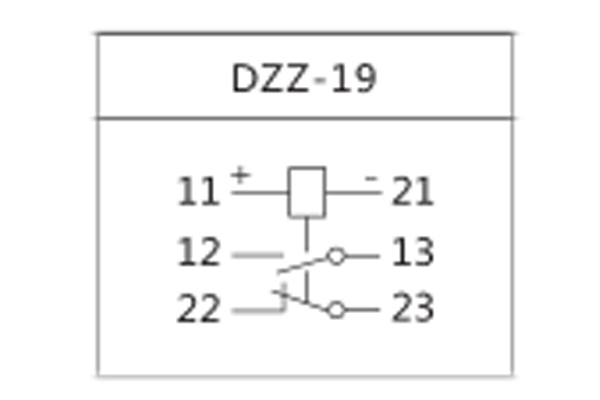

10繼電器觸點形式為
