過電流繼電器是一種用于保護電動機、變壓器等主設備的繼電保護裝置，該產品具有定時限、反時限的特性，當主設備或輸配電系統出現過負荷及、過電流或短路故障時，過電流繼電器可以按照預定的時限可靠動作或發出信號，切除故障部分，從而達到保護主設備及輸配電系統的目的。

過電流繼電器的的工作原理：

過電流繼電器主要是通過過電流保護動作來實現對元件的保護。過電流繼電器通過自身的測量元件來判斷通過線路電流是否超過標準，以時間繼電器為延時元件，以適當?shù)难訒r(shí)來保證裝置動作有選擇性，同時信號繼電器用來發出保護動作信號。正常運行時，過電流繼電器和時間繼電器的都是斷開的，當被保護區故障或電流過大時，電流繼電器動作，通過其觸點啟動時間繼電器，經過預定的延時后，時間繼電器觸點閉合，將斷路器跳閘接通，斷路器跳閘，故障線路被切除，同時啟動了信號繼電器，信號牌掉下，并接通燈光或音響信號。

常見的過電流繼電器型號

JGL-10過電流繼電器具有反時限特性，用于發電機、變壓器及輸配電系統的繼電器保護裝置中。該產品可以設備過負荷或短路時，能按預定的時限可靠動作，發出信號或切除故障部分。該主品主要是采用數碼開關整定電流值，直觀方便，改變整定值無須檢驗，整定范圍為2-9.9A級差為0.1A；精度高、功耗小、動作時間快、返回系數高。

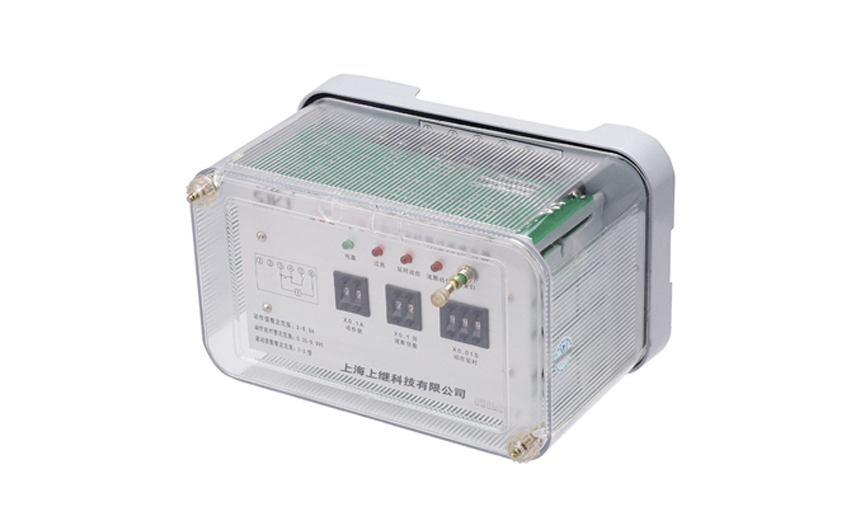

JSL-10過電流繼電器適用于城市和農村電力網供電線路、變壓器保護，電機的過負荷和短路保護。本繼電器為集成電路靜態繼電器, 采用數碼開關整定電流值，直觀方便，改變整定值無須檢驗，整定范圍為2.0-9.9A級差為0.1A；精度高、功耗小，動作時間快、返回系數高，其結構與GL系列過流繼電器相同。

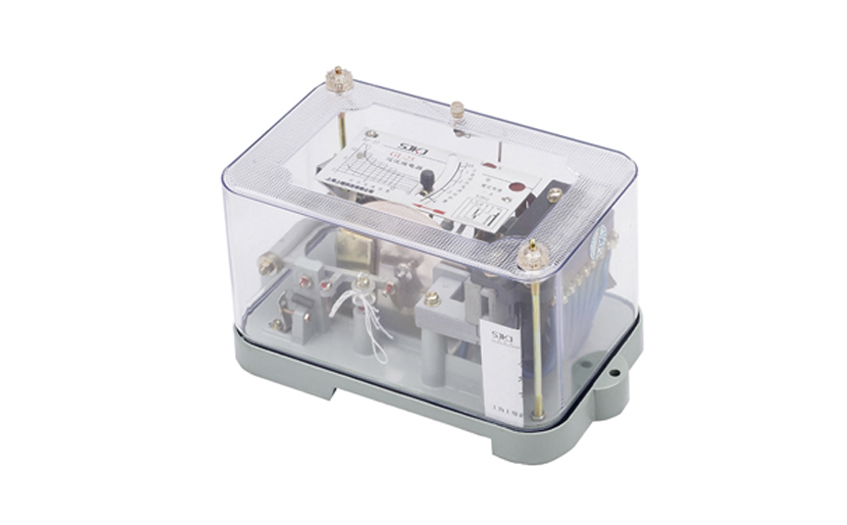

GL-10過流繼電器是一種用于具有反時限特性，應用于電機、變壓器等主設備以及輸配電系統的繼電保護回路中。當主設備或輸配電系統出現過負荷及短路故障時，該繼電器能按預定的時限可靠動作或發出信號，切除故障部分，保證主設備及輸配電系統安全。

上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089  QQ：1932551438

（ 以上內容僅供參考，上海上繼科技有限公司有最終解釋權）
