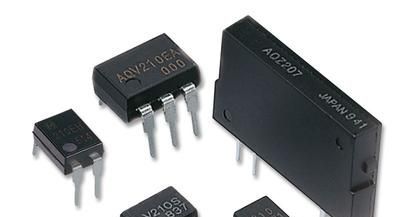

光耦繼電器是固態繼電器的一種。一般繼電器都是機械觸點，靠通電流過線圈變成有磁性的磁鐵吸合觸點，從而控制開光狀態。

光耦繼電器特點

無觸點，因此沒有觸點的磨損，使用壽命是無限的；無震動和彈跳；防震，抗摔性；無動作聲音；小體積，高信賴性；高速切換；低放電電壓；低動作電流；低開路時的漏電電流；輸入與輸出間完全絕緣?？煽刂聘鞣N負載（繼電器、電燈、發光二極管、加熱器、馬達、電磁吸筒等）。

光耦繼電器的工作原理

發光二極管用來向光電元件放射光線，光電元件接受光線并控制輸出場效應管導通或截止。光耦繼電器還有另一種可控硅整流管輸出，它的負載電流比場效應管更大，后者可達到數安培，而前者可達到幾十安培。

（輸出導通狀態下）當解除施加到光耦繼電器輸入端的電池時，輸入端的發光二極管將停止發光，由于光電元件不再有光線的照射，光電元件的電壓將下降，當從光電元件供給的電壓開始下降時，通過控制電路導致場效應管上的電荷快速放電，繼而使場效應管不再導通，負載被斷開，燈泡不發光。

（輸出截止?fàn)顟B(tài)下）當電池通過限流電阻施加到光耦繼電器的輸入端時，輸入端的發光二極管將發光，發出的光照射到對面的光電元件，光電元件根據光的強度將其轉換成相應的電壓，同時控制電路向場效應管的柵極充電，當柵極的電壓達到場效應管的開啟電壓時，場效應管開始導通，燈泡發光。
