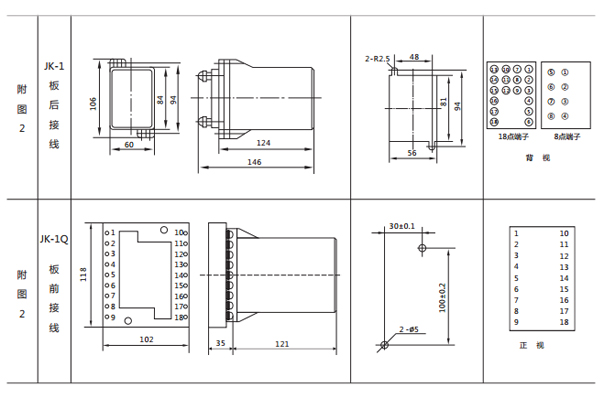

一、DZ-700/14000中間繼電器外形及開孔尺寸

二、DZ-700/14000中間繼電器概述

DZ-700/14000中間繼電器用于交直流操作的各種保護和自動控制裝置中，以增加觸點的數量和容量。其中DZ-431型用于直流回路，DZ-432型用于交流回路。

三、DZ-700/14000中間繼電器結構特點

該繼電器是在DM-1型電碼繼電器的基礎上增加底座和外殼而成。殼體結構采用JK-1（凸出式后接線）、JKF-1Q（凸出式接線）、JK-6/1（嵌入 式后接線）標準組件，訂貨需指明。

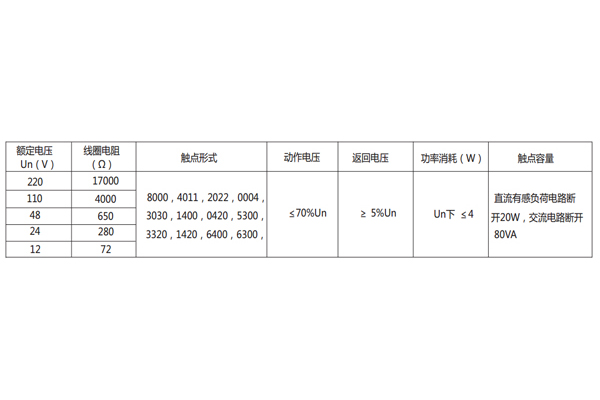

四、DZ-700/14000中間繼電器主要性能

DZ-700/14000中間繼電器主要性能

注：觸點形式由4位數字組成，左起第一位表示動合觸點數量；第二位表示動斷觸點數量；第三位表示轉換觸點數量；第四位表示過渡轉換觸點數量。

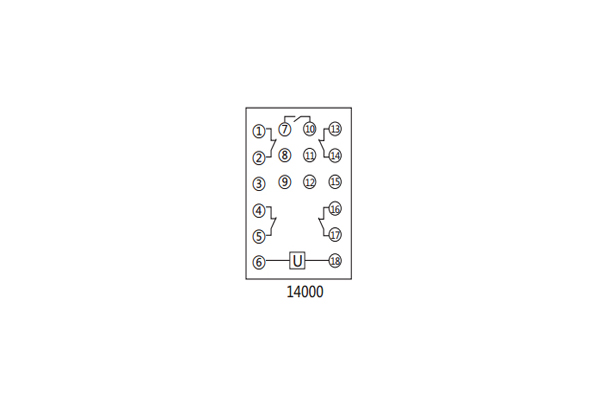

五、DZ-700/14000中間繼電器內部接線圖及外引接線圖（背視）
