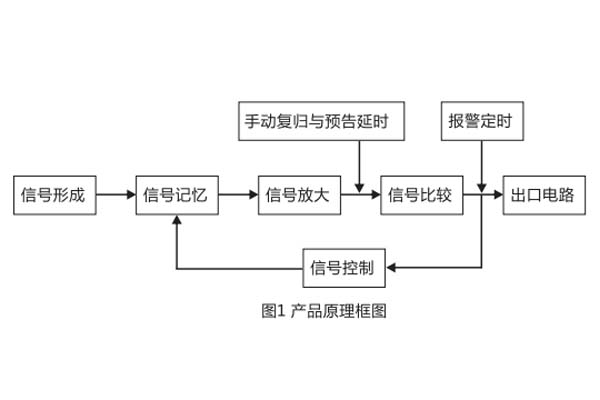

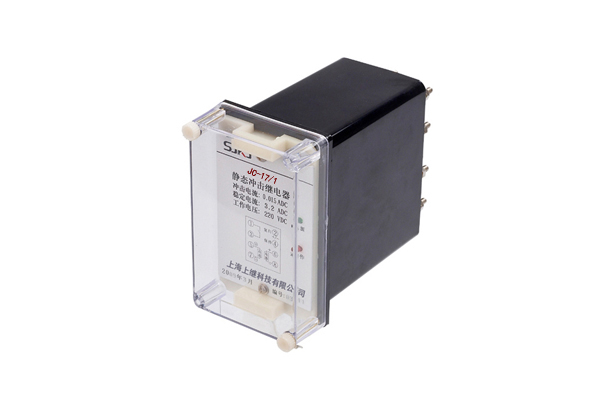

一、JC-17/1沖擊繼電器工作原理

該產品完全排除了傳統的電流微分原理而采用電流幅值在報警整個周期內智能比較的方法，具有記憶特性，即記憶電流來到時刻以前的電流的幅值，比較報警電流來到時刻前后電流的幅值，如果有長信號與短信號重疊，在預告信號延時期內，只要長信號不返回，保證正確報警，長信號不會被短信號“抹掉”。產品內附有延時預告信號的延時時間元件，可省去外部的兩只時間繼電器，在音呼報警時，除手動復歸音響外，產品經定時回路自動解除音響。此外，產品對白熾燈字牌燈絲冷熱電阻的變化、電源紋波以及觸點抖動的影響均能有較強的抑制能力，保證產品正確動作。

二、JC-17/1沖擊繼電器應用范圍

JC-17/1沖擊繼電器(以下簡稱產品)用于電力系統直流操作的繼電保護及控制回路中,作為集中信號的主要元件。

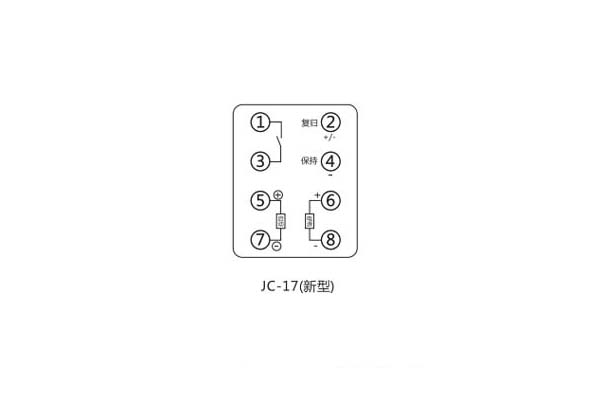

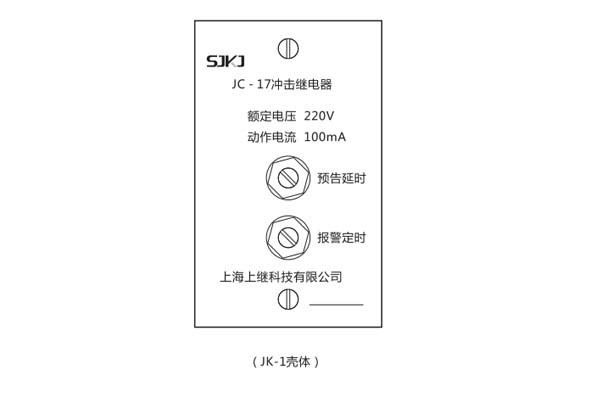

三、JC-17/1沖擊繼電器接線圖

四、JC-17/1沖擊繼電器開孔尺寸

五、JC-17/1沖擊繼電器調試檢驗說明

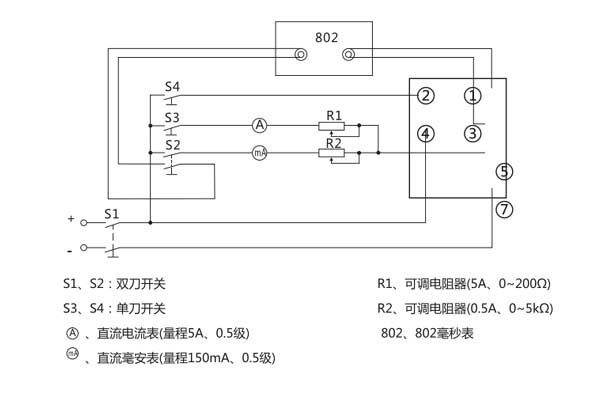

1.檢査線路圖

檢査線路如下圖所示。

2.動作值檢査、手動復歸檢査

合S1、 S2 ,調R2使直流毫安表的讀數為產品輸入激勵量標稱值的80% ,接開S2 ,再合S2 ,產品應可靠動作。產品動作后合S4 ,產品應返回。反復測驗五次。

3.動作電流為一個長信號與短信號重量時檢査

合S1、 S2、 S3調R1、 R2使直流電流表的讀數、直流毫安表的讀數為產品輸入激勵量標稱值,拉開S2、 S3,再合S2,在預告延時時間內,合S3再拉開S3 ,產品應可靠動作。反復測驗五次。

4.**長期穩定電流檢査

合S1、 S2、 S3調R1使直流電流表的讀數為產品**長期穩定電流,調R2使直流毫安表的讀數為產品的輸入激勵量標稱值,拉開S2 ,再合S2 ,產品應能可靠動作。反復測試五次。

5.預告延時時間、報警定時時間檢査

合S1、 S2 ,調R2使直流毫安表的讀數為產品輸入激勵量標稱值,預告延時時間、報警定時時間分別整定**和最小調節范圍,拉開S2 ,再合S2 ,分別測試預告延時時間、報警定時時間,各測驗五次,以確定一致性誤差。一致性誤差應不大于10%。
