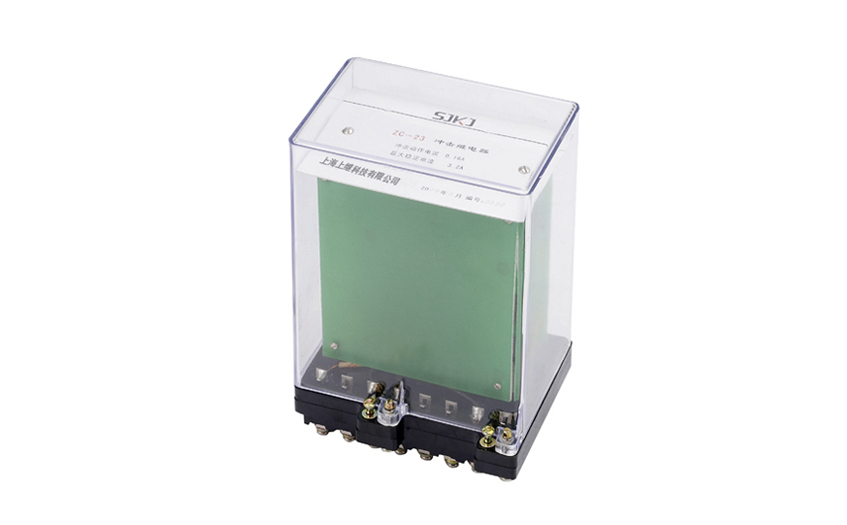

ZC-23A沖擊繼電器(以下簡稱繼電器),廣泛用于直流操作的繼電器保護及自動控制回路中,作為集中控制信號元件。

一、ZC-23A沖擊繼電器的開孔尺寸

ZC-23A采用JK-2殼體，如圖所示

二、ZC-23A沖擊繼電器的接線圖

三、ZC-23A沖擊繼電器的參數

·額定電壓:DC220V、110V、48V、24V。

·最小沖擊動作電流: ZC-23型不大于0.16A, ZC-23A型不大于0.015A。

·**穩定電流: ZC-23型為3.2A, ZC-23A型為1.5A。

·功率消耗:在變流器BL一次繞組通**穩定電流時.其功率消耗不大于7W;出口繼電器ZJ在額定電壓下,動作狀態時功耗不大于10W。

JC-7/11沖擊繼電器采用集成電路原理構成,可用于直流操作的繼電保護及控制回路中,作為集中信號的主要元件。

一、JC-7/11沖擊繼電器的接線圖

二、JC-7/11沖擊繼電器的開孔尺寸

JC-7采用A11殼體，如圖所示

三、JC-7/11沖擊繼電器的參數

·額定直流輔助電壓;220V、110V、48V。

·動作及返回電流見表。

·**長期穩定電流見表。

·延長時間: 2-lOs,連續可調。

·觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5x104次。輸出觸點長期允許接通電流為5A。

·介質強度:產品各導電端子連在一起 ,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。
