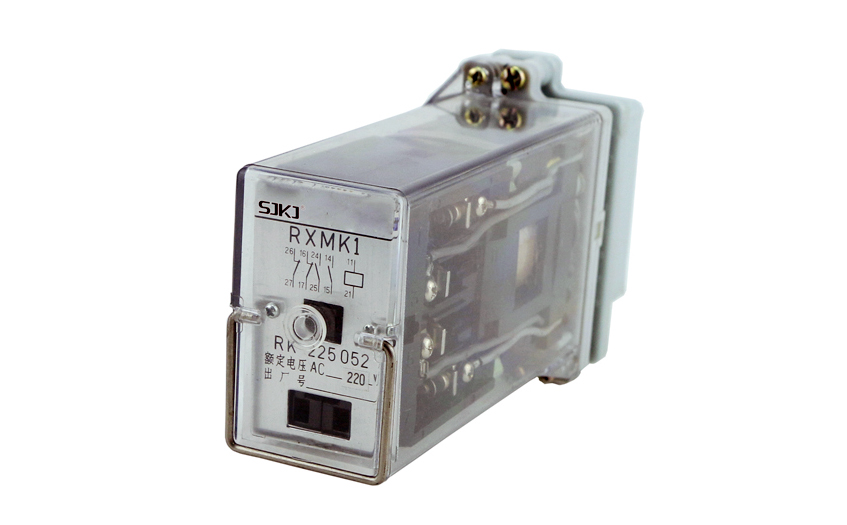

RXMK1大容量交流中間繼電器用于工業自動化控制及電力系統二次回路中,作為中間輔助,擴大控制范圍之用。

一、RXMK1大容量交流中間繼電器的原理

RXMK1大容量中間繼電器為電磁式繼電器。由電磁系統,接觸系統及短路環三部分組成。電磁系統采用直動式結構,工作行程較大。接觸系統采用橋式觸點,斷開容量大。當線圈通電時,產生磁場,吸動鐵芯。由鐵芯帶動觸點轉換。外殼采用引進的Combiflex凸出式模數化插入結構。

二、RXMK1大容量交流中間繼電器的開孔尺寸

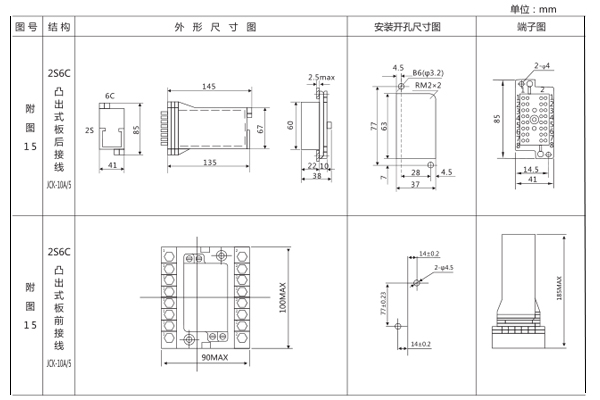

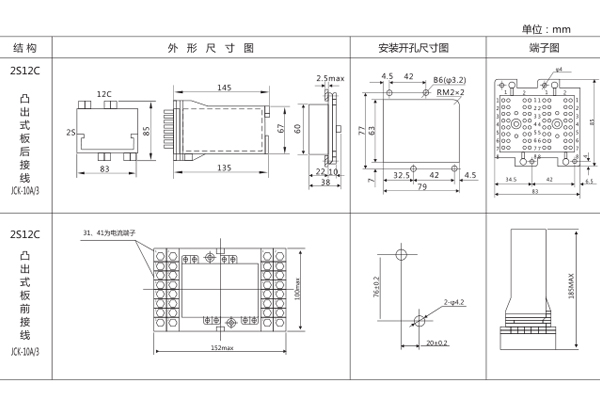

RXMK1采用2S6C外殼，如圖所示

三、RXMK1大容量交流中間繼電器的技術數據

1動作電壓:<80%額定電壓。

2返回電壓: >15%額定電壓。

3動作時間:≤20ms。

4線圈功率: 6VA。

5觸點斷開容量: ACV，250V,I:10A(功率因數為0.4)時,容量為1000VA。

                 DCV,250V,b5A(L/R=40MS)時,容量為100W。

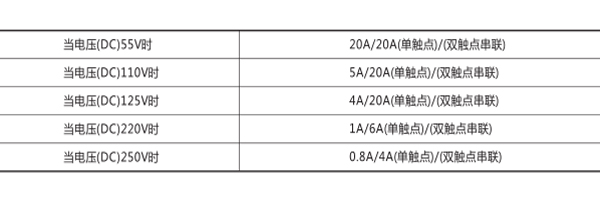

   如要增加觸點斷開容量可按表1內數據將觸點串聯。

6絕緣耐壓: 50Hz, lmin, 2kV。

7沖擊電壓: 5kV。

8能承受5-15Hz中等震級的地震波沖擊。

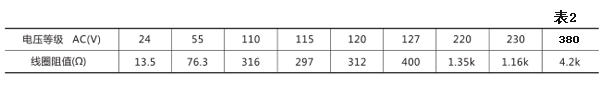

9額定電壓及線圈阻值。

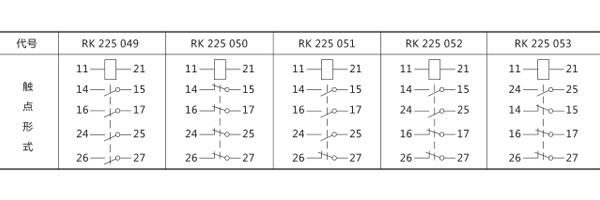

10觸點規格

RXMVB2大容量雙位置繼電器用于需要大容量雙穩態觸點的工業控制和其它一般控制場合。

一、RXMVB2雙位置繼電器的原理

RXMVB2大容量雙位置繼電器是靠永久磁鐵鎖定的雙穩態繼電器。該繼電器由磁系統,接觸系統,支架三部分組成, 磁系統由左右二個線圈,中間柱永久磁鐵及鐵芯組成雙口磁回路,當左右二個線圈中的一個線圈通電激勵時,線圈產生的磁場對永久磁鐵產生斥力,使銜鐵轉換到另一側由磁鐵鎖定并帶動觸點轉換。觸點采用橋式接觸,斷開容量較大。外殼采用引進的Combiflex凸出式模數化插入結構。

二、RXMVB2雙位置繼電器的技術數據

1動作值: DC<70%額定電壓, AC<80%額定電壓。

2動作時間: 30/25ms(觸點閉合/斷開)。

3線圈功耗: DC3.5W  AC15VA

4觸點斷開容量: AC,250V,10A(COS(p>0.4),1000VA; DC, 250V, 5A(L/R<40ms) , 100W。

5重量: 0.7kg(凸出式) , 2.5kg(嵌入式)。

6絕緣耐壓: 50Hz, lmin, 2kV。

7沖擊電壓: 5kV。

8繼電器能承受5-15 Hz中等震級的地震波沖擊。

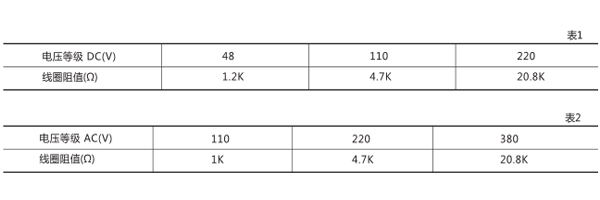

9額定電壓及線圈阻値。

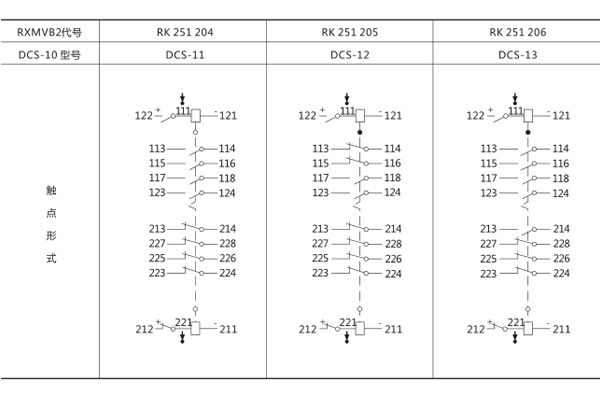

10繼電器觸點點規格

三、RXMVB2雙位置繼電器的開孔尺寸
