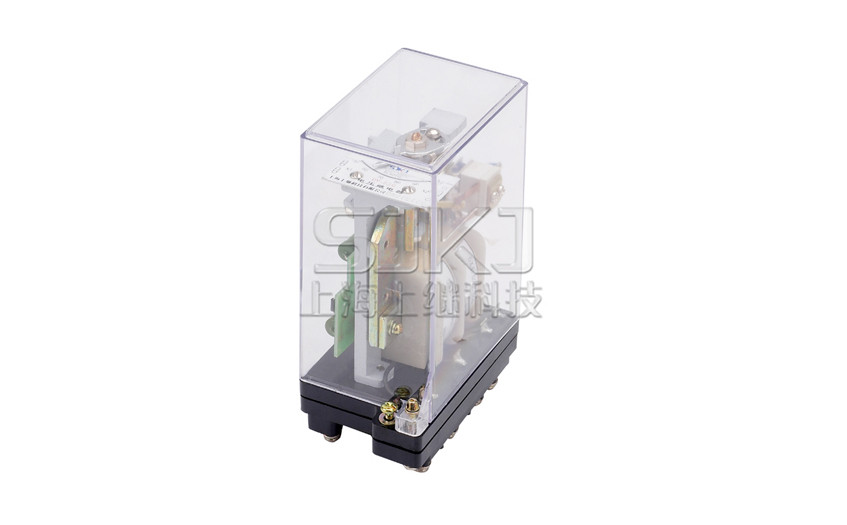

DY-24D電壓繼電器_DY-24D繼電器_接線圖

電壓繼電器系列
  • DY-24D電壓繼電器應用范圍


    DY-24D電壓繼電器用于發電機、變壓器及輸電線的電壓升高(過電壓保護)或電壓降低(低電壓閉鎖)的繼電保護線路中。



  • DY-24D電壓繼電器主要技術參數


    DY-24D電壓繼電器主要技術參數圖

    ●動作時間:過電壓繼電器在1.2倍整定值時,動作時間不大于0.12s;低電壓繼電器在0.5倍整定值時,動作時間不大于0.15s;

    ●觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為 50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

    ●介質強度:產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試 驗而無絕緣擊穿或閃絡現象。

    ●觸點形式:l動合、1動斷、1動合1動斷、2動合、2動斷


    DY-24D電壓繼電器內部接線


    DY-24D電壓繼電器內部接線圖


    DY-24D電壓繼電器內部接線圖及外引接線圖(正視圖)


    DY-24D電壓繼電器內部接線圖及外引接線圖(正視圖)


  • DY-24D電壓繼電器外形尺寸及開孔尺寸


    DY-24D電壓繼電器外形尺寸及開孔尺寸圖
