發表時間：2019-04-03 13:59 瀏覽次數：610 〖返回〗概述：
JY系列集成電路電壓繼電器用于電機、變壓器和輸電線的繼電保護裝置中,作為過電壓保護或低電壓閉鎖的啟動元件。本產品為集成電路靜態型繼電器，精度高、功耗小、動作時間短、返回系數高、整定直觀方便、克服了原來電磁型繼電器觸點易抖動、工作噪音較大、動作值返回系數難調整及運輸后動作值易變等缺點。產品分為三個系列：JY-10、JY-20、JY-30，可分別替代DJ-100、DY-20、DY-30、DY-50等系列電磁型電壓繼電器
主要技術參數：
輔助電壓：DC 48V、110V、220V；AC 110V、220V、380V．
觸點形式： —常開一常閉。
整定誤差：不大于±2％。
延時一致性：不大于整定值的2.5％。
返回系數：過電壓繼電器不小于0．9；欠電壓不大于1.2。
動作時間：過電壓繼電器1.2倍整定值動作時間不大于25ms；低電壓繼電器0.5倍整定值動作時不大于30ms；
返回時間：過電壓繼電器返回時間小于30ms；低電壓繼電器返回時間小于20ms。
功率消耗：交流回路功耗小于2VA；直流回路功耗小于5W。
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

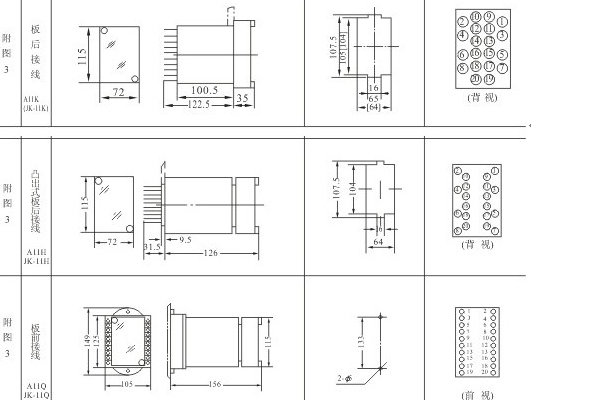

開孔尺寸 ：
上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089 QQ：1932551438
{以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
