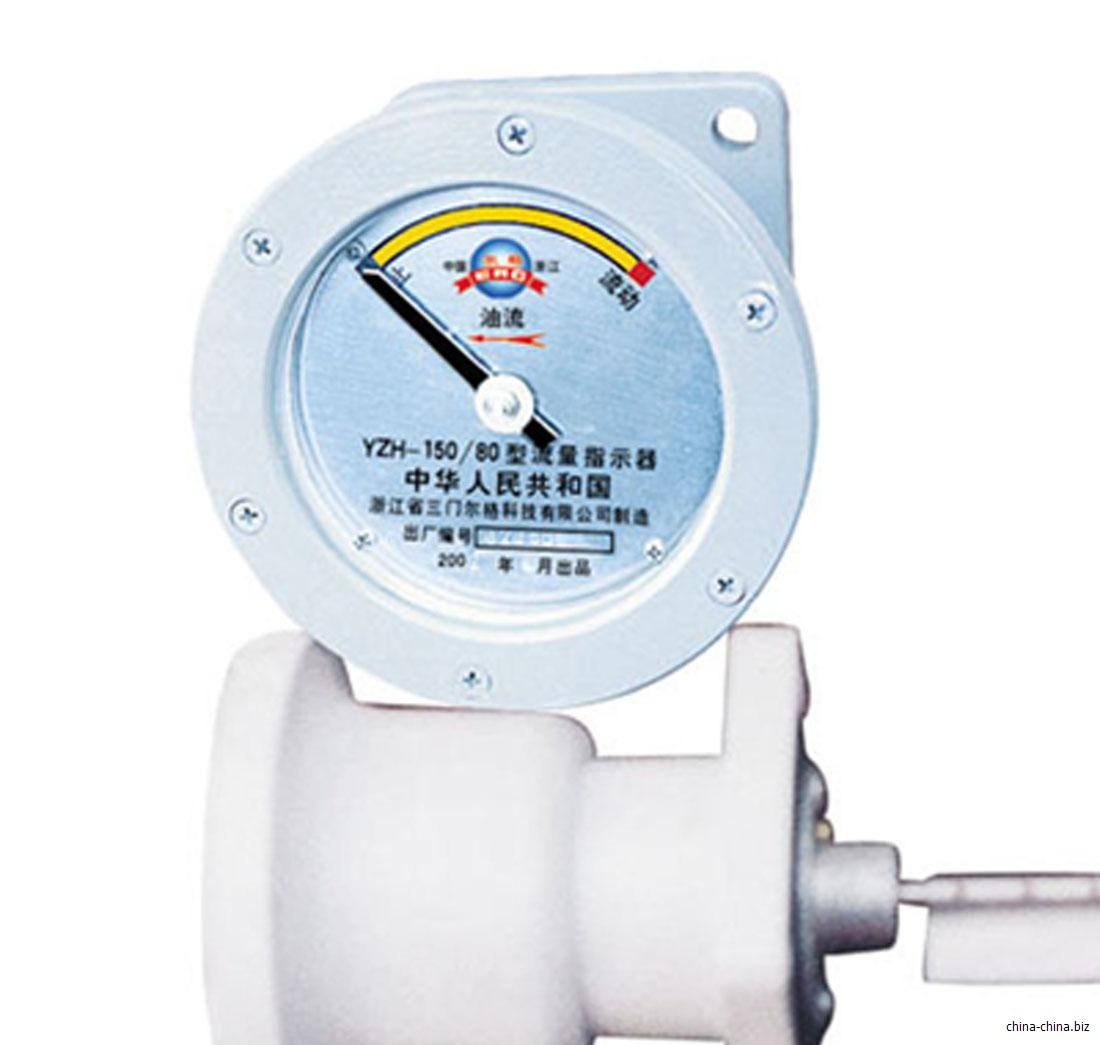

油流繼電器的工作原理

油流繼電器用于監督變壓器用冷卻器內油流變化情況。

將油泵開啟后繼電器聯管內產生油流，當油流量達到一定值時，繼電器內的動板旋轉，通過磁偶力使指示部分同步轉動，信號接點接通，發出正常信號，當油流量減少到一定值時，動板返回發出故障信號。

油流繼電器的構成

以一種監控油泵冷卻系統運行的數字油流繼電器為例 ：它包括安裝在油泵管路中的油流量變送器，其特征在于它還包括油流量傳感器和油流量顯示控制器，其中：

1.油流量變送器包括筒、套、波輪、波輪軸、波輪架、緊固件，套裝在筒的中部，波輪架固定在筒內，波輪及其波輪軸安裝在波輪架上。

2.流量傳感器包括支架、永磁鐵、線圈、軟鐵探針，其中支架與套緊固在一起，支架中心設有上大下小的臺階孔，軟鐵探針裝在支架臺階兇內，線圈纏繞在永磁鐵外面，連同永磁鐵一起裝在支架臺階大孔內。

3.油流量顯示控制器包括控制盒、顯示器、電路板，其顯示器安裝在控制盒的面板上，電路板安裝在控制盒內，顯示控制電路設置在電路板上，顯示控制電路由脈沖整形器，單片機CPU、電可擦控制存貯器、顯示器、報警器、繼電器及常規電子元器件構成。

4.控制盒與支架固接，油流量傳感器線圈的導線頭與顯示控制電路連接。

（以上內容部分取自網絡，僅供參考），感謝觀看！
