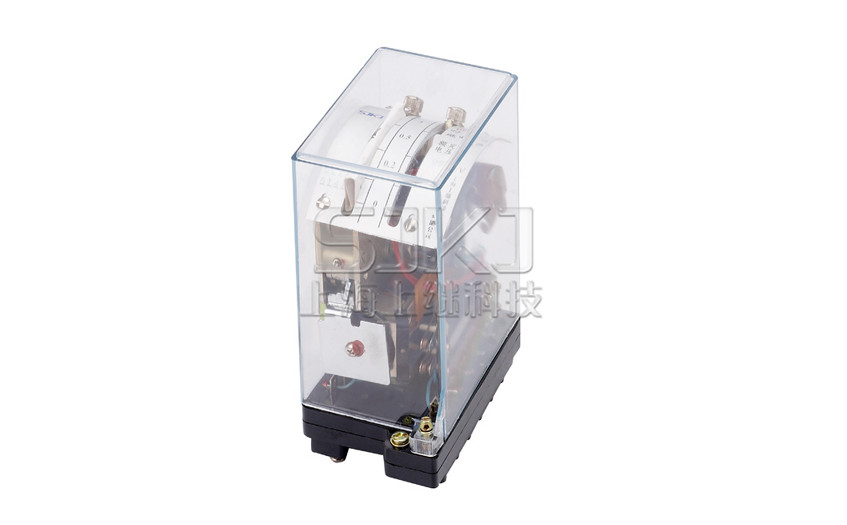

時間繼電器是指當加入輸入的動作信號后，其輸出電路需經過規定的準確時間才產生跳躍式變化的一種繼電器。是一種使用在較低的電壓或較小電流的電路上，用來接通或切斷較高電壓、較大電流的電路的電氣元件。

時間繼電器的原理及作用

動作原理分析：空氣阻尼式時間繼電器
      當線圈1通電后，銜鐵3吸合，微動開關16受壓其觸點動作無延時，活塞桿6在塔形彈簧8的作用下，帶動活塞12及橡皮膜10向上移動，但由于橡皮膜下方氣室的空氣稀薄，形成負壓，因此活塞桿6只能緩慢地向上移動，其移動的速度視進氣孔的大小而定，可通過調節螺桿13進行調整。經過一定的延時后，活塞桿才能移動到最上端。這時通過杠桿7壓動微動開關15，使其常閉觸頭斷開，常開觸頭閉合，起到通電延時作用。
      當線圈1斷電時，電磁吸力消失，銜鐵3在反力彈簧4的作用下釋放，并通過活塞桿6將活塞12推向下端，這時橡皮膜10下方氣室內的空氣通過橡皮膜10、弱彈簧9和活塞12肩部所形成的單向閥，迅速地從橡皮膜上方的氣室縫隙中排掉，微動開關15、16能迅速復位，無延時。
      時間繼電器的觸點動作情況：通電延時型——當吸引線圈通電后，其瞬動觸點立即動作;其延時觸點經過一定延時再動作。當吸引線圈斷電后，所有觸點立即復位。斷電延時型——當吸引線圈通電后，所有觸點立即動作。當吸引線圈斷電后，其瞬動觸點立即復位;其延時觸點經過一定延時再復位。
